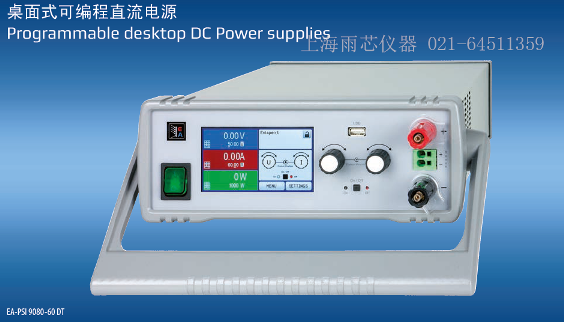

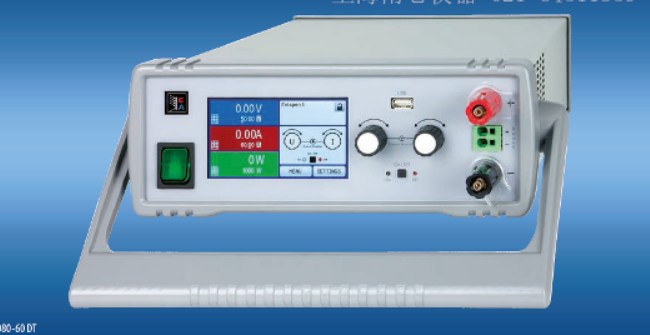

EA-PSI 9000 DT系列是一款由微處理器控制的實驗室電源。它立足于用戶友好的交互式操作概念，配備一套完整的標準功能。其輸出參數、監控功能與其它設定的配置很智能且舒適。所有輸出參數的監控功能，可幫助用戶減少測試設備，且?guī)缀蹩刹挥冒惭b外部監控硬件與軟件.由兩旋鈕，一個按鍵，三個LED以及彩色觸摸屏組成的控制面板，顯示所有關鍵數值與狀態，用戶只需輕輕一點手指，就可輕松操作本設備。若要集成到半自動與遠程控制的自動化測試系統中，在其背面提供有一組接口（模擬和數字均可）。

交流輸入

本系列采用主動式功率因數（簡稱：PFC)，輸入電壓為90 VAC至264 VAC，適合全球范圍內使用。1.5kW的型號在供電電壓<150 VAC時，輸出功率自動減少到1 kW。

功率級自動調整

本系列所有型號的輸出功率都可靈活調整。可在較低電流時輸出較高電壓，或在低電壓時輸出較高電流，但總是維持在最大額定輸出功率范圍內。其最大設定功率可調，因此僅用一臺產品就能覆蓋廣泛的應用。

直流輸出

本系列有0...40 V和0...750 V輸出電壓，0...4 A和0...60 A輸出電流，0...320 W和0...1500 W輸出功率的不同型號。因此不管是手動控制還是遠程控制（模擬或數字），都可在0%與100%之間連續調節電流、電壓與功率。它還有一內阻模式，能模擬一內部在線電阻。輸出端位于產品后面板上。與其它系列電源相比，PSI 9000 DT還內置有一個額外的輸出濾波器，可使紋波更低，即：輸出電壓的噪音更低。

放電電路

額定輸出電壓為200 V或以上的產品，其輸出電容都配有一放電電路。在空載或帶小負載時，它能確保危險電壓在直流輸出關閉后降至60 V DC以下。該電壓值被認為是對人體安全的最高電壓。

保護功能

為保護連接設備，可給產品設定一過壓保護極限值(OVP)，以及過流(OCP)與過功率(OPP)保護極限值。一旦因故超過這三個值中的一個，直流輸出會被立即切斷，并在顯示器與接口端發出一狀態信號。本產品還有過溫保護，如果產品過熱，它會關斷直流輸出。

遠程感測

遠程感測輸入端可直接連到負載設備，以補償連線上的部分壓降。如果感測輸入端已接到負載上，本電源會自動調整輸出電壓，以確保負載獲得準確所需的電壓值。

內置模擬接口

產品后板上裝有一隔離模擬接口端子。它具有一模擬輸入腳，接上0 V...10 V或0 V...5 V電壓，可設置0...100%的輸出電壓、電流與功率。要監控輸出電壓與電流，可給模擬輸出腳接上0 V...10V或0 V...5 V來完成。此外，還有幾個輸入腳和輸出腳，可用來控制和監控產品狀態。

函數發生器

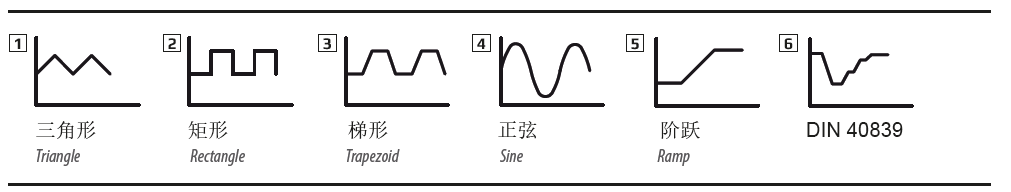

本系列所有型號都具有一可形成如下典型函數的真實函數發生器，并能將它們應用于輸出電壓或輸出電流上。發生器可通過前板的觸摸屏設置，或經某一數字接口遠程配置。

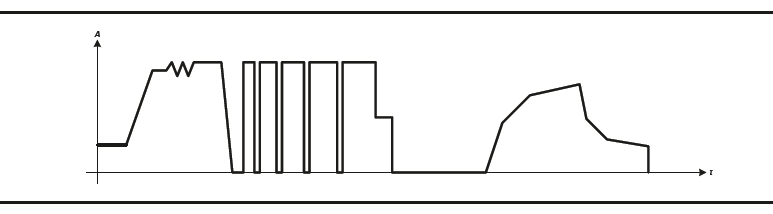

預設函數會為用戶提供所有必須的參數，如Y偏差值，時間/頻率或幅度，整套配置完成。除了基于任意發生器產生的標準函數外，它還可形成某些復雜的函數，并能分成多達99組序列。這些可用于研發和生產的測試。通過前板的USB端口可將這些序列上載使用或存儲于標準U盤上，這樣方便更換不同的測試序列。

輸出值的預設

設定輸出值不會對輸出狀態有直接影響。它顯示于顯示器上，就在實際值下方。利用該特性，用戶可通過旋鈕或觸摸屏上直接輸入?yún)?shù)，預設所需的電壓、電流和功率。還有5個用戶配置文檔，能讓用戶在常用設定值之間簡便地轉換，激活不同的配置文檔即可完成。

監控功能

本系列都有電壓與電流監控功能，且可配置成監控電壓或電流是否過沖與下沖。作為反應，產品會以下列可選類型生成一個通知：

- 只顯示信號；即使錯誤仍存在，也不影響輸出。

- 警告一直持續，故障排除后必須確認該警告信息。

- 報警會暫時關斷輸出。

控制軟件

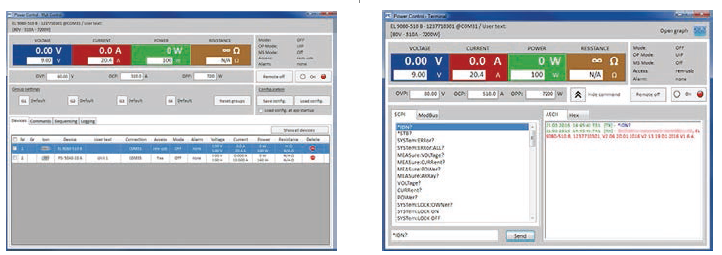

本產品還配有適合Windows系統操作的控制軟件，可遠程控制多臺同型號產品，甚至不同型號。它有一個清晰的主界面，顯示所有設定值與實際值，SCPI與ModBus RTU指令的直接輸入模式，固件升級，以及被稱為“排序”的半自動化控制表格。產品還可用注冊碼解鎖，用“多功能控制”應用在一個窗口下一次性監控多達20臺產品。此時還能使用排序與數據記錄功能。
