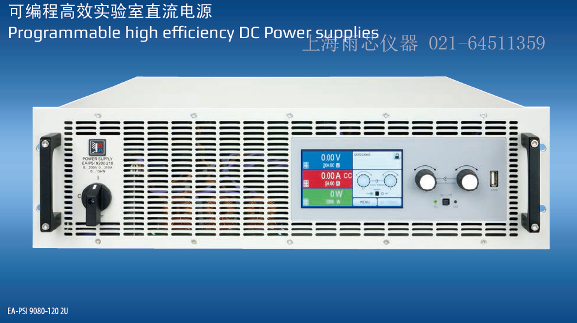

EA-PSI 9000 3U系列是一款由微處理器控制的高效實驗室電源，其標準版配備多種功能和特征。用戶友好交互式菜單導航功能，讓用戶使用起來極其方便且有效率?？蓪τ脩艉瓦M程文檔進行編輯、存儲，以及再次上載，從而改善測試或其它應用的可重復性。為了實現更大輸出功率，可配置高達150 kW和42U的機柜，以滿足用戶需求。

交流輸入

本系列所有型號采用主動式功率因數，專門設計成使用340 V至460 V AC的三相交流電。

功率級自動調整

所有型號的輸出功率都靈活可調。可在較低電流時輸出較高電壓，或在低電壓時輸出較高電流，但總是維持在最大額定功率范圍內。它們的設定功率都可調，因此僅用一臺產品就能覆蓋廣泛的應用。

直流輸出

本系列有0...40 V和0...1500 V輸出電壓，0...4 A和0...510 A輸出電流，0...3.3 kW，0...5 kW，0...10kW或0...15 kW輸出功率的不同型號。輸出端位于產品后面板上。

放電電路

額定輸出電壓為200 V或以上的產品，其輸出電容都配有一放電電路。在空載或帶小負載時，它能確保危險電壓在直流輸出關閉后降至60 V DC以下。該電壓值被認為是對人體安全的最高電壓。

保護功能

為保護連接設備，可給產品設定一過壓保護極限值(OVP)，以及過流(OCP)與過功率(OPP)保護極限值。一旦因故超過這三個值中的一個，直流輸出會被立即切斷，并在顯示器與接口端發出一狀態信號。本產品還有過溫保護，如果產品過熱，它會關斷直流輸出。

遠程感測

遠程感測輸入端可直接連到負載設備，以補償連線上的部分壓降。如果感測輸入端已接到負載上，本電源會自動調整輸出電壓，以確保負載獲得準確所需的電壓值。

內置模擬接口

產品后板上裝有一隔離模擬接口端子。它具有一模擬輸入腳，接上0 V...10 V或0 V...5 V電壓，可設置0...100%的輸出電壓、電流與功率。要監控輸出電壓與電流，可給模擬輸出腳接上0 V...10 V或0 V...5 V電壓來完成。此外，還有幾個輸入腳和輸出腳，可用來控制和監控產品狀態。

觸摸屏顯示器

設定與實際輸出電壓、電流與功率都清晰顯示于圖形顯示器上。彩色的TFT屏幕為點觸式，用一個手指就能控制所有功能。通過旋鈕或者數字鍵盤直接輸入參數，也可調節設定電壓、電流、功率或阻值（內阻模擬）。若想防止意外操作，可鎖定所有操作鍵。

函數發生器

本系列所有型號都具有一可形成如下典型函數的真實函數發生器，并能將它們應用于輸出電壓或輸出電流上。發生器可通過前板的觸摸屏設置，或經某一數字接口遠程配置。預設函數會為用戶提供所有必須的參數，如Y偏差值，時間/頻率或幅度，整套配置完成。

除了基于任意發生器產生的標準函數外，它還可形成某些復雜的函數，并能分成多達99組序列。這些可用于研發和生產的測試。通過前板的USB端口可將這些序列上載使用或存儲于標準U盤上，這樣可方便更換不同的測試序列。

此外還有一個XY發生器，能產生如UI或IU這類的函數，用戶一般以表格（CSV文檔）形式創建，然后從U盤上上傳。針對光伏相關的測試，還可形成PV曲線，作為用戶可調關鍵參數。通過后續的固件升級，可安裝更多的曲線特性，供用戶選擇。

EA-PSI 91000-40 3U產品技術規格書（點擊右鍵另存為）和使用手冊（點擊進入）由德國EA代理，上海雨芯儀器科技有限公司提供（http://www.ksd56.cn）
