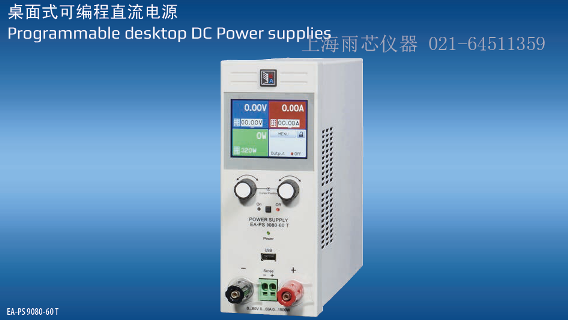

EA-PS 9000 T系列是一款由微處理器控制的實驗室電源。它立足于用戶友好的交互式操作概念，配備一套完整的標準功能。其輸出參數、監控功能與其它設定的配置很智能且舒適。所有輸出參數的監控功能，可幫助用戶減少測試設備，且幾乎可不用安裝外部監控硬件與軟件。由兩旋鈕，一個按鍵，三個LED以及彩色觸摸屏組成的控制面板，顯示所有關鍵數值與狀態，用戶只需輕輕一點手指，就可輕松操作本設備。

交流輸入

本系列采用主動式功率因數（簡稱：PFC），輸入電壓為90 VAC至264 VAC，適合全球范圍內使用。1.5kW的型號在供電電壓<150 VAC時，輸出功率自動減少到1 kW。

功率級自動調整

本系列所有型號的輸出功率都可靈活調整。可在較低電流時輸出較高電壓，或在低電壓時輸出較高電流，但總是維持在最大額定功率范圍內。其最大設定功率可調，因此僅用一臺產品就能覆蓋廣泛的應用。

直流輸出

本系列有0...40 V和0...500 V輸出電壓，0...4 A和0...60 A輸出電流，0...320 W和0...1500 W輸出功率的不同型號。因此不管是手動控制還是遠程控制（模擬或數字），都可在0%與100%之間連續調節電流、電壓與功率。它還有一內阻模式，能模擬一內部在線電阻。輸出端位于產品后面板上。

放電電路

額定輸出電壓為200 V或以上的產品，其輸出電容都配有一放電電路。在空載或帶小負載時，它能確保危險電壓在直流輸出關閉后降至60 V DC以下。該電壓值被認為是對人體安全的最高電壓。

保護功能

為保護連接設備，可給產品設定一過壓保護極限值(OVP)，以及過流(OCP)與過功率(OPP)保護極限值。一旦因故超過這三個值中的一個，直流輸出會被立即切斷，并在顯示器與接口端發出一狀態信號。本產品還有過溫保護，如果產品過熱，它會關斷直流輸出。

遠程感測

遠程感測輸入端可直接連到負載設備，以補償連線上的部分壓降。如果感測輸入端已接到負載上，本電源會自動調整輸出電壓，以確保負載獲得準確所需的電壓值。

可選模擬接口

可以選擇產品后板安裝一電隔離模擬接口。該接口具有一模擬輸入腳，接上0 V...10 V或0 V...5 V電壓，可設置0...100%的輸出電壓、電流與功率。要監控輸出電壓與電流，可給模擬輸出腳接上0 V...10 V或0 V...5 V來完成。此外，還有幾個輸入腳和輸出腳，可用來控制和監控產品狀態。

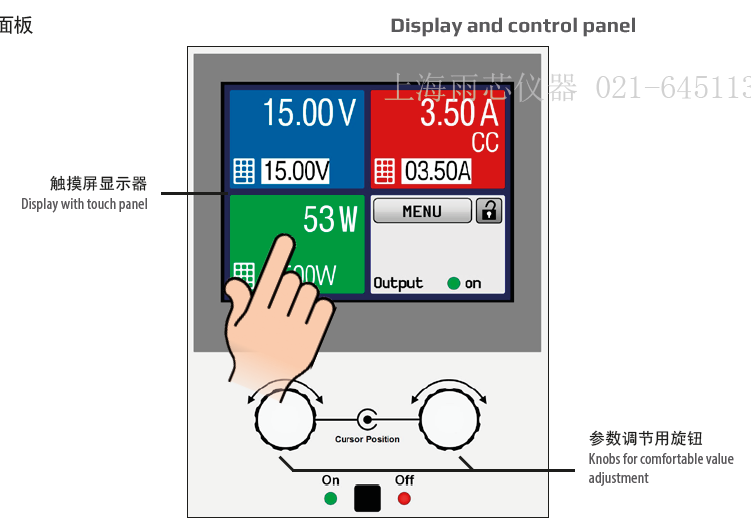

顯示器與控制面板

設定與實際輸出電壓、電流與功率都清晰顯示于圖形顯示器上。彩色的TFT屏幕為點觸式，用一個手指就能控制所有功能。通過旋鈕或者數字鍵盤直接輸入參數，也可調節設定電壓、電流或功率。若想防止意外操作，可鎖定所有操作鍵。

控制軟件

本產品還配有適合Windows系統操作的控制軟件，可遠程控制多臺同型號產品，甚至不同型號產品。它有一個清晰的主界面，顯示所有設定值與實際值，SCPI與ModBus RTU指令的直接輸入模式，固件升級特性，以及被稱為“排序”的半自動化控制表格。產品還可用注冊碼解鎖，用“多功能控制”應用在一個窗口下一次性監控多達20臺產品。此時還能使用排序與數據記錄功能。

輸出值的預設

設定輸出值不會對輸出狀態有直接影響。它也會顯示于顯示器上，就在實際值下方。利用該特性，用戶可通過旋鈕或觸摸屏上直接輸入參數，預設所需的電壓、電流和功率。還有5個用戶配置文檔，能讓用戶在常用設定值之間簡便地轉換，激活不同的配置文檔即可完成。

EA-PS 9500-06 T產品技術規格書（點擊右鍵另存為）和使用手冊（點擊進入）由德國EA代理，上海雨芯儀器科技有限公司提供（http://www.ksd56.cn）
