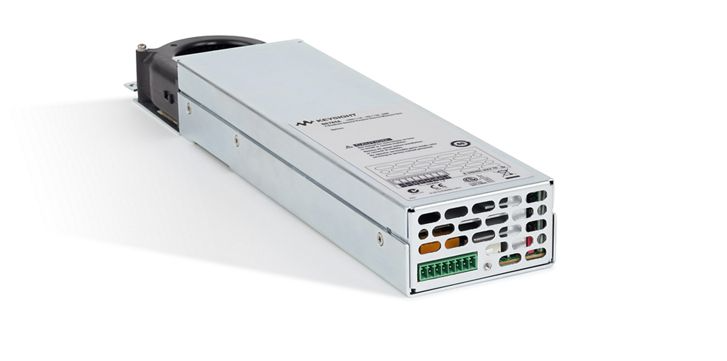

Keysight N6784A 是專為通用精密電源輸出和測量而設計的一款源表模塊（SMU）。這個模塊廣泛應用于許多不同的行業和許多不同的被測器件（DUT）。 N6784A SMU 具有多樣化的功能，可以滿足許多通用應用的需求。它的無毛刺工作特性確保在輸出和量程發生變化期間被測器件仍然能夠安全使用，即便在此期間可能出現高達 150 µF 的電容。 4 象限工作模式使其能夠充當雙極電源或雙極電子負載，實現更出色的通用性。 N6784A SMU 為工程師提供了一套適用于測試系統或?qū)嶒?yàn)室工作臺的全能通用工具，大大增強他們的測量信心。

N6784A 的其他特性和優勢：

無毛刺電源輸出和測量――改變輸出范圍和量程時不會出現任何毛刺。
4 象限操作——可充當雙極電壓源或雙極電流源，也可充當雙極 CV 或 CC 電子負載。
4 個電流編程范圍――可精確輸出最小 µA 級的電流。
四個電流量程——在不同工作模式下精確捕獲被測器件的電流。
出色的瞬態響應——當負載發生快速變化時，保持電壓或電流穩定不變。
快速直流調制——創建最高 100 kHz 的波形，用于激勵被測器件或?yàn)楸粶y(cè)器件添加負載。
高速數字化測量——使用內置的 200 kHz 數字化儀每 5 µs 捕獲/查看一次被測器件的功耗。

額定輸出：

電壓：高達 20 V
電流：高達 ±3 A
功率：20 W

編程準確度（23 °C ± 5 °C，經過 30 分鐘預熱。適用于從最小值到最大值的程序）：

電壓（20 V 量程）：0.025% + 1.8 mV
電壓（6 V 量程）：0.025% + 600 µV
電流（3 A 和 1 A 量程）：0.04% + 300 µA
電流（10 mA 量程）：0.25% + 5 µA

輸出編程速度：

輸出電壓可以在 10 µs 內或在 100 kHz 時變?yōu)殡娮柝?fù)載。

測量準確度（23 °C ± 5 °C）：

電壓（20 V 量程）：0.025% + 1.2 mV
電流（3 A 量程）：0.03% + 250 µA
電流（100 mA 量程）：0.025% + 10 µA
電流（10 µA 量程）：0.025% + 8 nA

電流（10 µA 量程）：0.025% + 8 nA
