產品介紹
- 寬范圍的交流輸入電壓：360...528 V, 適合400 V與480 V電網
- 可將直流電量返回到本地電網
- 直流輸入端為電隔離結構
- 每臺產品的輸入功率高達15 kW，還可擴展至240kW
- 輸入電壓高達1500 V
- 每臺產品的輸入電流能高達510 A
- 基于FPGA數字式控制
- 多語言TFT觸摸屏
- 用戶配置文檔，真實函數發生器
- 電隔離
- 并聯用主-從總線
- 前板有額外的USB端口，適合插外置U盤
- 可選數字式即插即用型接口，或選擇安裝IEEE/GPIB端口
- 支持SCPI指令語言
- 可插拔、可替換的數字接口模塊，適合CAN, CANopen,Ethernet（1個或2個端口）, Profibus, ProfiNet（1個或2個端口） RS232, EtherCAT 或ModBusTCP。
- 可選擇帶固定GPIB端口的三路接口（3W)，代替可拆裝接口模塊的默認插槽。
EA-ELR 9080-510 HP為德國EA電子負載，是一款優質德國電子負載，在進口電子負載中被廣泛用于汽車測試等領域。
EA-ELR 9080-510 HP 本系列產品技術規格書（點擊右鍵另存為）和使用手冊（點擊進入）由德國EA代理，上海雨芯儀器科技有限公司提供（http://www.ksd56.cn）
EA-ELR 9080-510 HP 概要
本產品為德國EA電子負載，是一款優質德國電子負載，在進口電子負載中被廣泛用于汽車測試等領域。

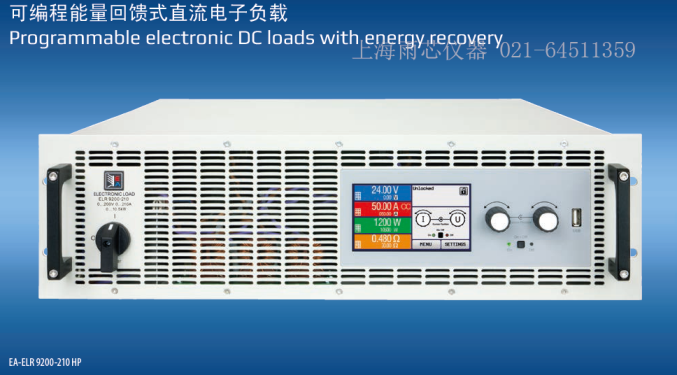

這一款新的能量返回式直流電子負載，稱為EA-ELR9000 HP，是EA-ELR 9000系列的延伸版。其寬范圍的交流輸入電壓可以連接400 V或480 V三相電的工業電網。
而且所有型號都可供應更大功率級別，并增加了360V新的電壓等級。一些高電壓型號的絕緣性能也有很大改善。
能量返回功能可使產生的直流電同步轉化成正弦波電流，然后返回給當地電網。這不僅擺脫了以前的熱耗散問題，同時還節省了用電成本。其彩色TFT觸摸屏為用戶提供一個不同于其他產品的直觀手操媒介。
經模擬或數字接口控制的反應時間已由FPGA控制硬件得到很好的改善。
多臺產品并聯時，可經主-從總線組成一個更大的系統，此時實際值會被累加，設定值則會均衡分布。
功率、電壓和電流等級
本系列有0...80 V DC至0...1500 V DC輸出電壓的產品型號，還有一款輸入電流高達510 A的型號。本系列有三個功率級別，分別為5 kW，10 kW或15 kW，單機外殼僅3U高。還可擴展至高達240 kW（組合到機柜形成更大的總電流）。
供電
所有型號都需接上不帶N導線的400 V (L - L)或480 V兩相或三相電，這在工業電網都很典型。本系列產品可接360-528 V的寬范圍交流輸入電壓，完全覆蓋400 V至480 V之間的供電電壓。
能量返回
本負載最主要的特點是其AC輸入端，即電網連接端，也可用作直流電返回的輸出端，轉換效率高達95%。這種能量轉換方式有助于降低用電成本，且避免使用昂貴的制冷系統，因為普通電子負載使用過程中會將直流輸入電量轉化成熱量，從而需要制冷系統進行冷卻。

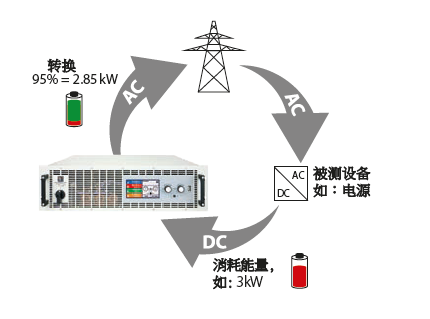

下面為其原理示意圖：
此類回饋式負載不可用作發電。還提供能監控能量返回公共電網的電網保護裝置，它同時還可達到保護人生安全與設備本身的目的，特別是在運行所謂的隔離操作時。但是該裝置需要N導線。
不管用戶是否裝有此類監控設備，我們產品上都配有一簡易無冗余關閉功能，遇到電網連線突然斷開時會關閉產品。本產品可監控AC電壓和頻率，當超過功率上限或下限時，會自動關閉功率模塊。
操作面板（HMI）
手動操作通過阻性觸摸屏、兩個旋鈕與一個按鈕來完成。這個彩色顯示器能一次性顯示所有設定與實際值。在人機界面也可完成整個設置，包括函數發生器（方波，三角波，正弦波等）的配置。
顯示器有多種語言可選（德文，英文，俄文，中文）。
函數發生器與表格控制
本產品還具有一基于FPGA的數字函數與任意發生器。它可控制和運行用戶定制的負載配置文檔，并產生任意順序的正弦、方形、鋸齒形以及跳躍型函數。
通過3276個有效點數自由編程的數值表，能實時嵌入到控制電路中，然后可重現非線性內阻，如：電池或LED燈條中的內阻。
Share-Bus-共享總線
產品后板有一個模擬連接端子叫“Share Bus”，用來均衡本系列多臺同型號產品并聯時的電流。
還可通過此端子連接EA-PSI 9000，EA-PS 9000與EA-PSE 9000系列電源，以便組建兩象限系統。該系統專門利用源-沉原理進行測試用途。
電池測試
本產品還有一電池測試模式，可以通過恒流或恒阻放電來測試各類電池。它會顯示累計的測試時間與消耗的容量 (Ah)。
例如使用EAPC軟件測試期間由電腦記錄的數據，可以CSV格式導出到Excel表，并在微軟Excel或類似工具下進行分析，還可形成可視化的放電圖。
關于更詳細的設置，還可設定一可調極限值，當電池電壓低時停止測試，或者停止可調最大測試期。
遠程控制 & 連接
進行遠程控制時，可使用產品后板默認配置的兩個接口端口（1x模擬，1xUSB）。也可選擇可插拔式數字接口模塊（指定插槽）進行擴展。
產品上還有一個接口模塊插槽，所有型號都可安裝一個三路接口（3W選項，見下文），為產品后板提供1xGPIB/IEEE，1xUSB，1x模擬端口。
應用到LabView IDE時，用戶可以結合USB，RS232，GPIB，Ethernet使用即用版(VIs)。通過通訊協議文檔還可支持其它IDE與接口。
Windows用戶還可使用“EA Power Control”免費軟件。它具有“排序”功能，通過CSV格式的半自動化表格控制產品。此表能代表簡易的測試程序，可在MSExcel或其它CSV編輯器下創建與編寫，然后導入軟件工具內。
該軟件利用“多功能控制”特性（需注冊碼，非免費），可一次性監控多達20臺產品。
可選項

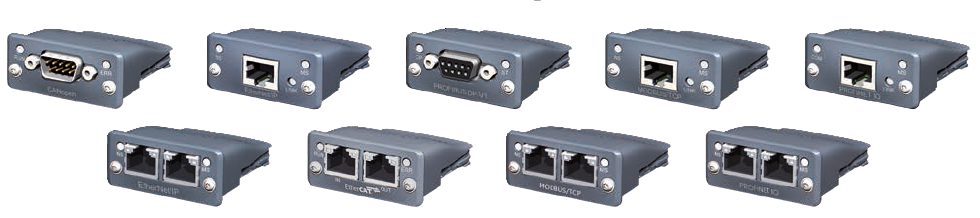

數字接口模塊
EA-ELR 9080-510 HP 本系列產品技術規格書（點擊右鍵另存為）和使用手冊（點擊進入）由德國EA代理，上海雨芯儀器科技有限公司提供（http://www.ksd56.cn）
