產品介紹

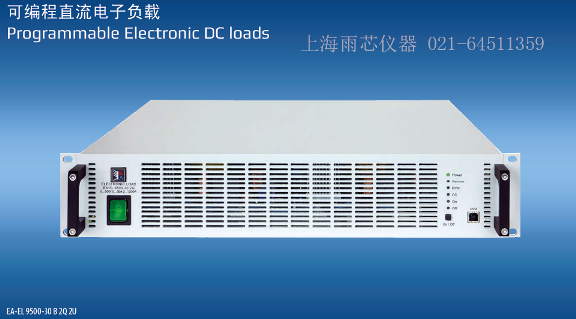

EA-EL 9360-20 B 2Q為德國EA電子負載，是一款優質德國電子負載，在進口電子負載中被廣泛用于汽車測試等領域。

EA-EL 9200-35 B 2Q 本系列產品技術規格書（點擊右鍵另存為）和使用手冊（點擊進入）由德國EA代理，上海雨芯儀器科技有限公司提供（http://www.ksd56.cn）



• 兩象限模塊
• 輸入功率級別：0...600 W至0...2400 W
• 輸入電壓：0...80 V至0...750 V
• 輸入電流：每臺高達170 A
• 基于FPGA的控制電路
• 帶LED狀態燈的控制面板
• 多個可調保護功能：OVP, OCP, OPP
• 操作模式：CV, CC, CP, CR
• 電隔離接口（模擬與USB端口）
• 并聯用主-從總線
• 可選：
• 數字式、即插即用型接口
• 支持SCPI & ModBus RTU協議
• LabView VIs與遠程控制軟件(Windows)

EA-EL 9200-35 B 2Q 概要

本產品為德國EA電子負載，是一款優質德國電子負載，在進口電子負載中被廣泛用于汽車測試等領域。

專為所謂的“兩象限操作”而設計的EA-EL 9000 B2Q系列電子負載，可以結合EA-PS 9000， EA-PSI90000與EA-PSE 9000系列一起操作。該負載系列特別關注輸出電壓改變時的動態變化。

將電子負載直接連到電源輸出端就可來實現。負載還要連到共享總線上，這樣可由兼容的電源設備控制。

默認情況下，本負載產品的配置為，以全功率、全電流和最小電壓運行，可獨立運行，也可在主-從模式下運行。其他參數則經遠程控制進行配置，例如使用軟件EAPC軟件。



兩象限操作

兩象限操作（2Q，2QO）具有廣泛的應用。例如，減速電機的再生能量可以被消耗掉。從而保護電機以及電源，防止過壓。另一個例子就是，各種類型的電池或其他儲能設備的最終測試或其特性的模擬。 電池可以使用2Q系統進行充放電。

當與電源并聯運行時，可以實現在極短的時間內快速下降電壓。它通過對電源產品的輸出電容放電，形成動態的電壓進程來實現。



功率等級、電壓和電流

EA-EL 9000B 2Q新負載系列為模塊式產品，可以組成一個或兩個功率級。有0...80 V DC至0...750 V 不同的DC輸出電壓，單機輸入電流就高達170A。從而可以匹配本公司不同額定電壓與電流的實驗室電源系列。此兼容性能使EA-EL 9000 B 2Q系列與EA-S9000，EA-PSI 9000與EA-PSE 9000系列電源組合使用。

結構

所有型號都組裝在一個19“寬，2U高，460 mm深的柜式外殼內，可以很簡便地配進不同尺寸的19“機柜，比如42U，以組成更高的功率。

還可將不同的設備混合安裝到機柜系統，比如：電子負載與電源一起，這樣可以組成一個大功率的供電-吸收電的系統。



控制面板

本系列最初可經共享總線由電源控制。對于特殊應用可選擇接口設置所有參數。

產品狀態由多個彩色LED燈指示出來。前板的USB端口用來快速訪問直流輸入相關的參數，如：設定值（電流/功率等），以及保護極限值（OCP，OPP等）。

Share-Bus-共享總線

產品后板有一個模擬連接端子叫“Share Bus”，用來將與EA-S 9000，EA-PSI 9000與EA-PSE 9000系列電源連接起來，組成兩象限系統。該系統專門利用源-沉原理進行測試用途。

這個共享總線端子還可用來均衡多臺負載產品并聯時的電流，以獲得提升的功率。

功率降額

如EA-EL 9000 B HP系列一樣，縮寫“HP”表示“大功率”。本系列在環境溫度30°C以下時達到額定功率。

在此之上，所有型號基于熱降額，根據環境溫度具體數據，來降低輸入功率。



遠程控制 & 連接

經內置USB接口或多款可選數字接口的其中一款可以監控、控制和配置本系列負載(見132頁）。它還有一個可以控制與監控的標準模擬接口。所有接口都有直流輸入隔離開來。

如要應用到LabView IDE，我們還提供即用的組建（VIs），能與USB，RS232以及以太網接口一起使用。其它IDE與接口類型則需通訊協議才能支持。

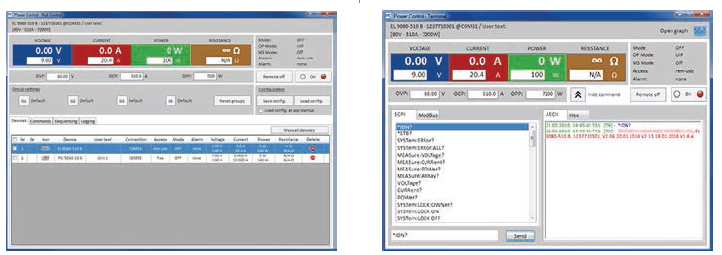

Windows用戶還可使用“EA Power Control”免費軟件。它具有“排序”功能，通過CSV格式的半自動化表格控制產品。此表能代表簡易的測試程序，可在MSExcel或其它CSV編輯器下創建與編寫，然后導入軟件工具內。

該軟件利用“多功能控制”特性（需注冊碼，非免費），可一次性監控多達20臺產品。



可選項

• 可插拔、可替換的數字接口模塊，適合CAN, CANopen,Ethernet (1個或2個端口), Profibus, ProfiNetI/O (1個或2個端口), RS232, EtherCAT 或 ModBusTCP。
